Les technologies du Wirtgen Group donnent la cadence
Dans le cadre des travaux de réfection sur l’autobahn A1, en Allemagne, les machines du Wirtgen Group ont réalisé les travaux de fraisage fin et de pose en couche mince de la nouvelle couche de roulement, assurant rentabilité et qualité – et ce, en seulement 42 nuits au lieu des 55 prévues. Dans la région de la Ruhr, de loin la plus dense d’Allemagne, Straßen.NRW avait fait poser sur l’autobahn A1, il y a environ 15 ans, les premiers kilomètres d’autoroute en enrobé poreux à faibles émissions sonores entre l’échangeur de Westhofener Kreuz et la bretelle de Dortmund/Unna. En 2016, la couche de roulement présentait des signes d’usure, rendant nécessaire une réfection complète de cette autoroute à 3 voies, bande d’arrêt d’urgence incluse. Sur la voie de droite ainsi que sur la bande d’arrêt d’urgence, il fallait également rénover la couche de liaison. Ce tronçon de 7,2 km étant l’un des principaux axes du réseau routier allemand, avec une fréquentation journalière moyenne de 100 000 véhicules dans chaque sens, dont environ 17% de poids lourds, il fallait éviter de fermer complètement la circulation. C’est donc aux fraiseuses Wirtgen et aux finisseurs Vögele que sont revenus les rôles principaux de rénover le revêtement en enrobé nuit après nuit, tronçon après tronçon, bande après bande. L’enrobé provenait, entre autres, d’une centrale d’enrobage Benninghoven. Toutes les machines ont effectué leur tâche à la perfection – tant et si bien que les travaux ont été terminés plus tôt que prévu. Pour les voies de gauche et du milieu, cela signifie : fermeture du tronçon concerné, enlèvement de la couche de roulement avec des tambours de fraisage fin, nettoyage de la surface fraisée, application d’une couche d’interface SAMI (Stress Absorbing Membrane Interlayer), pose d’une nouvelle couche de roulement, réalisation du marquage de chaussée et refroidissement. La voie de droite nécessitait des travaux supplémentaires, les fraiseuses à froid devant enlever la couche de roulement et de liaison en 2 opérations. S’ensuivait alors la pose d’un matériau pour couche de liaison sur une épaisseur de 12 cm. Lors du quart de nuit suivant, la chaussée de la voie de droite et de la bande d’arrêt d’urgence était fraisée sur 4 cm de profondeur pour être remplacée par une nouvelle couche d’enrobé poreux de même épaisseur. Enfin, dernière opération, des joints spéciaux étaient insérés sur 2 cm de profondeur au niveau des raccords afin d’assurer un assemblage durable des différentes bandes posées, sans empêcher l’écoulement de l’eau dans l’enrobé poreux. C’est l’entreprise Dortmunder GEHRKEN Straßen- und Tiefbau GmbH & Co. KG qui s’est chargée de la réalisation des travaux en tant qu’entrepreneur général et coordinateur de projet, assignant des engins du Wirtgen Group aux positions clés. Ainsi, l’entrepreneur en fraisage GMS Fahrbahnsanierungen GmbH a exclusivement mis en œuvre des fraiseuses à froid Wirtgen : 2 grandes fraiseuses de type W 210i ainsi que les nouvelles fraiseuses compactes W 100 CFi et W 150 CFi. Après le nettoyage de la surface fraisée, un finisseur à rampe intégrée Vögele SUPER 1800-3i SprayJet réalisait 2 opérations simultanées : application, avec le module de répandage intégré, de la nouvelle couche d’interface SAMI, et pose immédiate de la nouvelle couche de roulement (pose à chaud de couche mince sur couche d’accrochage). L’enrobé nécessaire sur le chantier provenait en partie d’une centrale d’enrobage Benninghoven BA 3000 de l’entreprise KEMNA BAU Andreae GmbH & Co. KG, installée à proximité. Cet engin à chargement avant de 380 hp de puissance et d’une largeur de fraisage de 1,5 m est idéal pour les chantiers d’assez grande envergure mais n’offrant que peu de place. C’est précisément sur de tels chantiers que le concept à vue dégagée parfaitement au point combiné aux dispositifs vidéo apporte une aide précieuse au conducteur lors des manœuvres. La nuit surtout, les nombreuses caméras disposées tout autour de la fraiseuse ont nettement facilité le travail des conducteurs sur l’autobahn A1. Deux grandes fraiseuses W 210i de Wirtgen étaient également de la partie. Leur énorme performance et leur précision de fraisage et de nivellement en font des engins prédestinés aux applications de fraisage de tout type en toute rentabilité. Pour fraiser les 4 cm de couche de roulement, l’appel d’offre prévoyait des tambours de fraisage fin. Dans le cadre de ce projet, GMS a donc opté pour des tambours de fraisage fin de type LA6 avec 2 pics par ligne de taille. Ces tambours sont équipés de 672 pics de fraisage – au lieu de 168 sur les tambours de fraisage standard. L’écartement des lignes de taille de 6 mm permet de produire une surface finement structurée et peu rugueuse, idéale pour assurer le parfait assemblage entre la surface fraisée et la nouvelle couche à poser. GMS a également misé sur le système de nivellement Multiplex qui se prête parfaitement aux missions de fraisage fin destinées à égaliser les irrégularités dans le sens longitudinal. Pour ce faire, des palpeur à câble, palpeur à ultrasons ou palpeur sur vérin sont combinés afin de mesurer le niveau effectif de la chaussée. Juste après le fraisage, la surface a fait l’objet d’un nettoyage minutieux à l’aide d’un véhicule d’aspiration et de balayage, permettant au finisseur à rampe intégrée Vögele SUPER 1800-3i SprayJet d’entrer en action peu après. Ce finisseur à rampe intégrée a été spécialement conçu pour la pose à chaud de couches minces sur couche d’accrochage ainsi que pour la pose classique avec répandage préalable. Mais il peut également poser des couches de roulement et de liaison sans activer le module de répandage.
|
© InfraStructures - Tous droits réservés - All rights reserved |

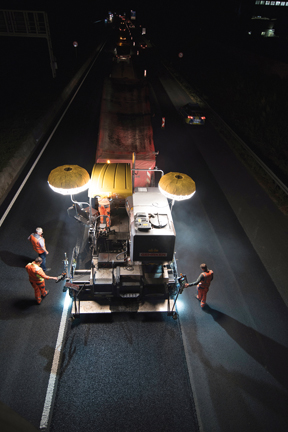

Afin de réduire à un minimum les entraves à la circulation pendant la durée des travaux, Straßen.NRW a mis en place un concept innovant : aux heures les moins fréquentées, à savoir le soir et la nuit entre 20h00 et 5h00, l’une des voies de 3,75 m de large devait être rénovée sur une longueur d’environ 700 m à 900 m. Heike Gerlach, directrice du département construction routière de Autobahnniederlassung Hamm, résume ce concept comme suit : «Si, pendant la journée, personne ne remarque qu’il y a eu un chantier de nuit, c’est que nous avons gagné notre pari.»

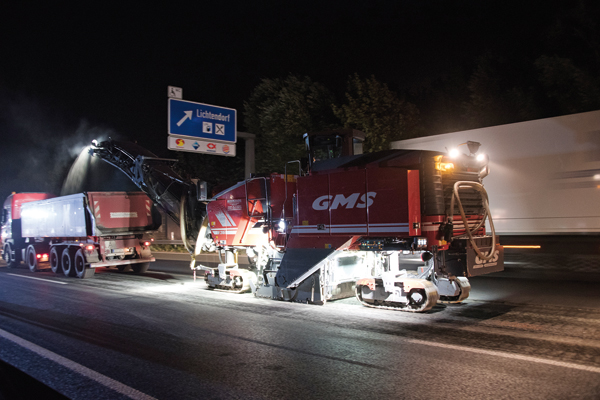

Parmi les machines mises en œuvre figurait la W 150 CFi, la plus puissante des fraiseuses à froid compactes de Wirtgen. Grâce à son faible poids de transport, elle peut être acheminée sur la plupart des itinéraires sans autorisation de transport spéciale, ce qui représente un réel avantage lorsqu’il s’agit d’exécuter des missions de fraisage requérant flexibilité et rapidité.
