Une coupe de 1000 mm

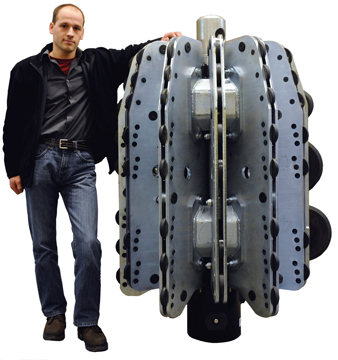

La tête de molettes de Tracto-Technik qui s'apprête à entamer le voyage à Moscou, en Russie pour participer à l'expo No Dig 2008 n'est pas une tête à molette tout à fait ordinaire. En effet, elle est prévue pour les travaux d'éclatement pour le renouvellement de canalisations d'eau potable et d'oléoducs. L'affût le plus puissant de la gamme TT, le Grundoburst 2500G, est utilisé depuis longtemps en Russie pour le remplacement de plusieurs canalisations de diamètre 300 à 800 mm. Mais le prochain chantier pour cette machine représente un défi d'une toute autre dimension. Pour la première fois, on va tenter de remplacer une canalisation d'eau potable de 1000 mm. Pour ces travaux, une nouvelle tête à molettes a été développée. Cette tête est composée d'un cylindre, de barres de guidage et des rouleaux de guidage amovibles et d'une barre à couteaux. Le cylindre est conçu pour des sections de 400 à 1000 mm. Le nombre et l'alignement des barres de guidage pour conserver la circularité de l'ancien tube sont fonction du diamètre travaillé. En l'occurrence, on se sert de 11 barres de guidage dotées de rouleaux de guidage pour maintenir en position la tête à molettes. Car seul un guidage précis de la tête permet une coupure nette de l'ancien tube. Dans le cadre du découpage de l'ancien tube, les barres de guidage sont sensées maintenir la circularité parfaite de ce tube. Le bon positionnement des rouleaux dans les barres de guidage est donc primordial pour l'adaptation du diamètre de la tête au diamètre exact de l'ancien tube. La découpe du tube se fait à l'aide de la barre à couteaux lesquels sont alignés sur trois niveaux différents. En effet, le premier couteau représente une évolution innovatrice. Il entre en jeu lorsque le diamètre de l'ancien tube a diminué de manière à ne pas pouvoir être pris en charge par le deuxième couteau. Le travail le plus important est néanmoins assuré par le deuxième couteau. Le troisième couteau sert à découper les manchons ou les colliers de réparation. La ligne de découpe peut se trouver jusqu'à 150 mm en dehors de la paroi extérieure de l'ancien tube. La tête à molettes 1000 est donc équipée pour le remplacement de tubes à gros calibre. Sa longueur de 1600 mm assure une bonne stabilité dans le sens longitudinal. L'émerillon intégré dans le cylindre assure quant à lui un transfert optimal de la force de traction. Ces forces de traction, pouvant atteindre 2500 kN, sont transférées sur la tête à molettes à l'aide des tiges Quick-Lock de 220 kg et d'une longueur de 2200 mm. Un chantier d'une telle importance doit être soigneusement préparé. La première opération consiste à réaliser la fouille de machine. La surface d'installation de 9 m x 2,5 m doit être soigneusement préparée et solidifiée. Pour optimiser l'amortissement des forces de réaction, il faut prévoir un contre-palier lequel doit être maçonné bien avant l'installation de la machine. Pour la manutention dans le cadre de l'installation et le fonctionnement du chantier, il faut prévoir un moyen de levage bien dimensionné. Ces travaux préalables semblent être lourds, mais se relativisent par rapport aux efforts à fournir pour réaliser des longueurs de trajets de 300 m pour des tubes de diamètre 1000 mm. Pour la mise en place des tiges et l'éclatement y compris l'entraînement des tubes, il faudra prévoir 2 jours de travail par étape. Par conséquent, un planning rigoureux, des préparatifs soigneux et la parfaite maîtrise des contraintes techniques et logistiques durant les travaux sont les conditions requises pour réussir ce genre de travaux gigantesques. La tête à molettes 1000 de Tracto-Technik contribuera certainement à la réussite de ce chantier de grande envergure en Russie.
|
|
© InfraStructures - Tous droits réservés - All rights reserved |
Carola Schmidt, Tracto-Technik GmbH,
