Tiltrotateur disponible pour les minipelles Cat®

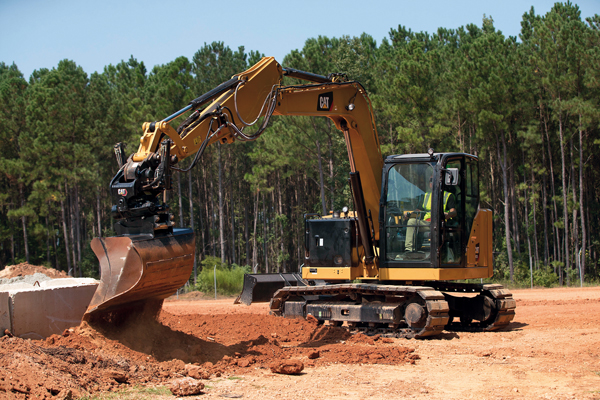

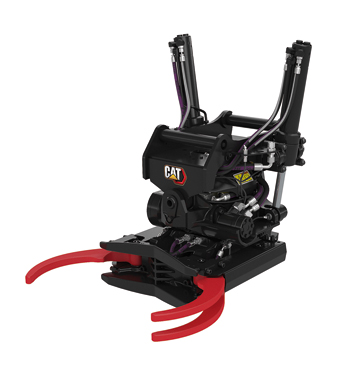

Les outils de travail Caterpillar sont désormais dotés d’un système TiltRotate (TRS) pour les minipelles hydrauliques Cat® nouvelle génération. Les tiltrotateurs TRS6 et TRS8 permettent aux outils de travail (y compris des godets, fourches, grappins, balais et compacteurs) fixés de tourner sur 360° et de s'incliner à 40° d’un côté à l’autre, ce qui permet à la machine d’atteindre davantage de zones de travail depuis une seule position tout en étant capable de manœuvrer les outils sur, sous et autour d’obstacles lors des opérations d’excavation, de nivellement de fossés, de tri de matériaux de recyclage ou de pose de conduits. Les tiltrotateurs TRS multiplient la polyvalence de la machine et sont disponibles en plusieurs configurations pour s’adapter à l’application. Les modèles TRS comportent 2 interfaces : une reliant le tiltrotateur au porteur et une reliant les outils de travail au tiltrotateur. Les 4 configurations du TRS6 permettent au conducteur de choisir entre une interface d'attache hydraulique de type S ou supérieure à claveter, et si le tiltrotateur est équipé ou non d’un grappin intégré (qui peut être utilisé avec un outil de travail fixé). Tous les modèles TRS6 utilisent une attache hydraulique de type S pour l’interface inférieure.
La conception compacte des tiltrotateurs TRS6 et TRS8 permet aux minipelles hydrauliques de maintenir des forces d’excavation élevées et une boîte d’engrenages renforcée munie d’un anneau de roulement spécialement conçu répartit les forces de travail afin de réduire les contraintes sur le tiltrotateur et le porteur. De même, un système de lubrification sans entretien pour le système de rotation distribue efficacement la chaleur. Le système de rotation à couple élevé positionne rapidement les outils de travail et un mécanisme autobloquant intégré permet d’effectuer l’excavation à n’importe quel angle requis. Un seul point de graissage sur les modèles TRS8 permet de graisser tous les joints nécessitant une lubrification. Le vérin d’inclinaison à double effet est doté de soupapes qui maintiennent les pressions empêchant ainsi le mouvement du vérin sous charge. Le vérin est également doté de pistons durcis et de roulements sans entretien, et ses surfaces résistantes aux rayures et à la corrosion ne nécessitent aucun entretien. Un ensemble intégré, installé par le concessionnaire, comprenant des manettes spécialement conçues, s’adapte à toutes les combinaisons de flèche et de bras et permet une commande intuitive du tiltrotateur et du grappin intégré. Un moniteur indique à l’opérateur la position de l’équipement et un capteur d’engagement/de désengagement garantit que les outils de travail sont bien fixés. La fonction de vibration du godet pour les modèles TRS8, activée par un bouton de manipulateur, facilite le régalage homogène du matériau.
|
© InfraStructures - Tous droits réservés - All rights reserved |
Les 4 configurations du modèle TRS8 permettent de sélectionner un attache de type S pour les interfaces supérieure et inférieure, ou une interface supérieure à claveter et une interface inférieure d'attache à accouplement par axes, et si le tiltrotateur est équipé ou non d’un grappin intégré (la configuration à claveter/attache à accouplement par axe n’est pas disponible avec le grappin intégré).
