Nooteboom repousse les limites du transport des pales d’éoliennes

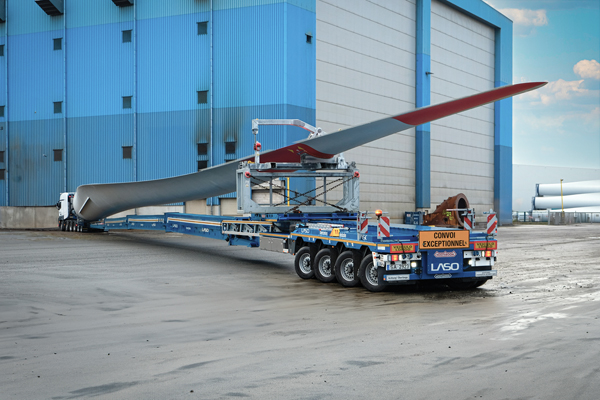

Nooteboom Trailers élargit davantage son programme de transport éolien avec le révolutionnaire Super Wing Carrier XL (SWC-XL), quadruple extensible. Cette semi-remorque est spécialement conçue pour transporter les nouvelles pales d’éoliennes, dépassant 85 m de longueur. La semi-remorque extrêmement longue, type SWC-91-24V(QP), offre une longueur et une capacité de charge supplémentaires sans compromettre la stabilité. En intégrant les dernières technologies, le Super Wing Carrier XL reste la solution la plus sûre pour le transport de pales d’éoliennes (extrêmement longues).

Poutre précontrainte innovante
Le SWC-XL inclut diverses nouvelles technologies. L’une d’elles est le «caisson en forme de pale» breveté par Nooteboom. Cette construction ingénieuse permet de gagner de la hauteur de transport derrière le col de cygne, où la racine de la pale est positionnée.

Pales d’éoliennes de plus en plus longues

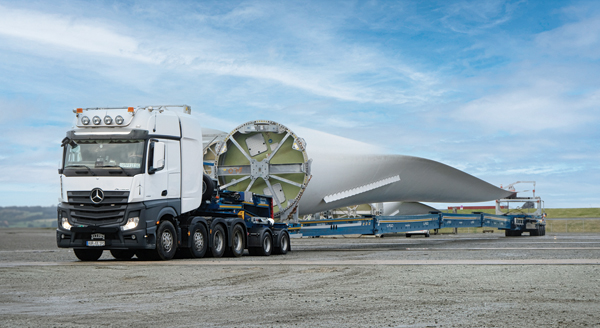

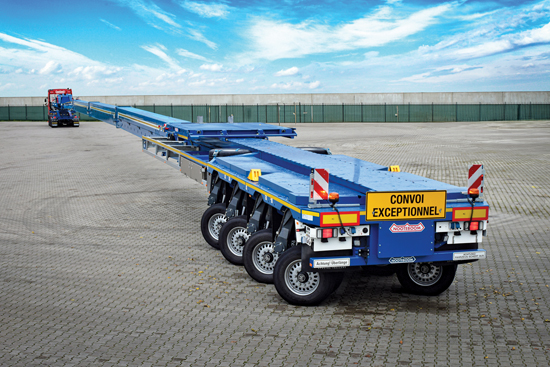

En raison du poids croissant des pales d’éoliennes de plus en plus longues, l’avant de la remorque est équipé d’un dolly à 2 essieux adapté pour un tracteur 8x4. L’arrière du Super Wing Carrier XL présente 4 lignes d’essieux pendulaires. Le plateau de chargement derrière le col de cygne peut être étendu en plusieurs étapes à plus de 75 m de longueur. Avec des plaques de précontraintes supplémentaires, le conducteur peut ajuster la courbure de la remorque déchargée pour correspondre à la forme de la pale, garantissant un équilibre optimal entre garde au sol et hauteur de transport.

Stabilité maximale
Comme les pales de rotor plus longues sont particulièrement plus lourdes et plus hautes (côté racine), la stabilité a joué un rôle crucial dans la conception du SWC-XL. En intégrant le système de direction dans le châssis du dolly au lieu du col de cygne, une stabilité supplémentaire a été obtenue à l’avant. De plus, les poutres de châssis extrêmement résistantes à la torsion et le train arrière de 2840 mm de large à l’arrière offrent une stabilité supplémentaire.

Manœuvrabilité exceptionnelle
Le dolly rotatif libre et le grand angle de direction de 60° des essieux pendulaires rendent la remorque très manœuvrable. En combinaison avec le vaste débattement du col de cygne de 1600 mm et le débattement de 600 mm des essieux pendulaires arrière, même les obstacles les plus extrêmes peuvent être franchis facilement. De plus, toute la protection latérale est repliable, améliorant la manœuvrabilité dans les virages serrés.

Chargement et déchargement rapides et efficaces
Un avantage majeur du Super Wing Carrier XL par rapport au transport de pales de rotor avec un dolly auto-dirigé est le temps de chargement et de déchargement significativement plus court et la facilité d’utilisation. Les béquilles de soutien hydrauliques avec télécommande permettent une extension rapide et facile du plateau de chargement. Tous les systèmes de câblage entre l’avant et l’arrière de la remorque sont protégés en étant montés à l’intérieur des poutres de châssis. Ces câbles s’ajustent automatiquement à la longueur de remorque étendue. Lorsque le Super Wing Carrier XL est vide, l’ensemble du dolly peut être soulevé à l’aide du col de cygne, facilitant la rétraction. Grâce au support de charge roulant, la remorque peut être facilement adaptée à différentes longueurs de pales de rotor et distances de support. La pale de rotor n’a pas besoin d’être transférée sur des cadres de transport séparés, mais peut être chargée directement sur le Super Wing Carrier XL.

Transport sûr
Le transport de pales de rotor avec le Nooteboom Super Wing Carrier XL évite diverses forces indésirables sur les pales de rotor qui se produisent généralement avec le transport par dolly auto-dirigé. Cela renforce la sécurité, prolonge la durée de vie de l’éolienne et prévient des coûts de réparation et de garantie prématurés. De plus, la poutre de châssis protège le dessous de la pale de rotor contre les dommages pendant le transport. Enfin, l’espacement des essieux de 1510 mm facilite l’obtention d’une autorisation de 12 t par essieu dans toute l’Europe.

Prototype testé en profondeur avec les Transports LASO
La sécurité est la priorité absolue de Nooteboom. C’est pourquoi les prototypes subissent des tests approfondis avant d’être introduits sur le marché. L’entreprise de transport internationale LASO Transportes, basée au Portugal, s’est révélée être le partenaire idéal pour ces tests. Après de nombreux transports réussis avec le nouveau Super Wing Carrier XL, LASO recevra son 2e véhicule en avril, suite à sa première présentation au salon Bauma à Munich.

Source: Nooteboom Trailers B.V.
