Levage lourd et de très grande précision, record mondial battu Irene Kremer, Enerpac
B.V.
Un des plus grands travaux de levage de précision du monde, ayant pour objet un équipement terrestre, a été entrepris avec succès en Australie. Le système de levage hydraulique synchronisé Enerpac a été utilisé par G & S Engineering Service au Queensland pour lever, avec une tolérance de 0,5 mm, l'énorme excavatrice dragline de 3500 t d'une exploitation minière. Le système hydraulique de précision, commandé par automate, fut utilisé pour lever l'excavatrice dragline pour une importante opération de maintenance à effectuer sur les surfaces portantes sur lesquelles pivote l'excavatrice. Il a également servi à incliner légèrement l'énorme poids suspendu afin de simuler différentes charges sur la structure, ceci pour permettre un usinage précis et adéquat des surfaces portantes et pour maximaliser leur durée de vie. En juillet 2004, G & S Engineering Services a utilisé un système de levage hydraulique synchronisé Enerpac permettant de contrôler simultanément les 80 vérins hydrauliques d'une capacité de 100 t destinés au levage de l'excavatrice dragline de la Curragh Coal Mine, du bassin minier Bowen au Queensland, en Australie.
Des spécialistes du manufacturier Enerpac, venus d'Australie, de Singapour et d'Europe ont contribué à l'opération et à la supervision du travail effectué par les équipes de G & S et de Curragh. Le levage haute précision avec système hydraulique Enerpac permet un alignement exact des surfaces portantes sur le rail sur lequel pivote l'excavatrice dragline. D'une masse variant de 2500 à 6500 t, les excavatrices dragline sont probablement les plus grands équipements terrestres mobiles. Elles "marchent" à travers l'Australie, progressant de quelques mètres à la fois, s'arrêtant pour pelleter d'énormes masses de morts-terrains et mettre à nu les couches faisant l'objet de l'extraction minière.
Sur le chantier, les avantages de ces vérins moins encombrants et plus légers se traduisent par un gain de place sous et autour de l'excavatrice, permettant ainsi à G & S Engineering Services d'utiliser en continu les plus récents systèmes d'usinage guidés par laser pour usiner le rail supérieur sur lequel pivote la grue dragline. La précision atteinte par le système synchronisé Enerpac de G & S Engineering Services est telle, qu'il peut être utilisé en toute sécurité pour incliner pendant le levage des ensembles massifs afin de permettre d'aligner exactement les surfaces portantes supérieures et inférieures. L'utilisation de vérins de levage hydrauliques haute pression (700 bars) permet une grande économie d'espace et de poids, par rapport à des vérins moyenne pression beaucoup plus volumineux. Sécurité La parfaite réussite du levage démontre que cette nouvelle technologie peut remplacer dans une grande variété d'industries la méthode habituellement utilisée pour aligner et synchroniser les mouvements de levage, tout en permettant d'épargner du temps, de l'argent et d'augmenter la sécurité. La précision de la commande peut également servir à incliner les levages afin de simuler des charges pour déterminer les degrés de fléchissement.
|
|
© InfraStructures - Tous droits réservés - All rights reserved |

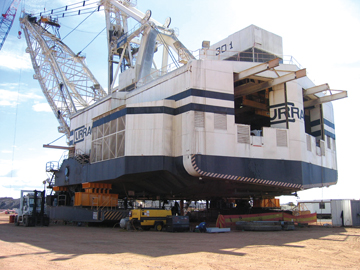

La synchronisation appliquée en toute
sécurité à cette énorme excavatrice dragline
(pelle à benne trainante), démontre que l'efficacité
et les avantages de cette commande doivent intéresser de nombreuses
industries.
Les vérins, commandés par groupes de quatre et répartis
sur le périmètre de la base de l'excavatrice dragline, lèvent
celle-ci par pas de 10 mm pour optimiser la précision et le contrôle.
Le levage s'effectue sur une hauteur totale de 200 mm afin de permettre
l'usinage des surfaces portantes placées entre rail supérieur
et rail inférieur. Le système simule la charge sur l'excavatrice
afin de maximaliser et de prédire avec précision la durée
de vie des surfaces portantes.
Levage de haute précision
